Routing (Static, Default)

Bu bölümde static routing ve default routing konfigurasyonu yapmayı ve bu bağlantıları kontrol etmeyi göreceğiz.



routing

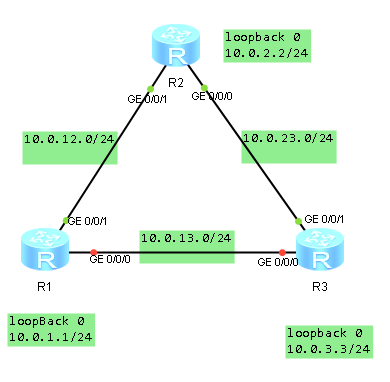

 1. Temel sistemi ve ip address yapılandırması.
Cihazlara isim verip , interfacelere ise ip addresi verelim. Bunları CLIGURU-R1,CLIGURU-R2 ve CLIGURU-R3 için yapalım .
CLIGURU-R1’in ayarları;
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname CLIGURU-R1
[CLIGURU-R1]interface GigabitEthernet 0/0/0
[CLIGURU-R1-GigabitEthernet0/0/0]ip address 10.0.13.1 24
[CLIGURU-R1-GigabitEthernet0/0/0]quit
[CLIGURU-R1]interface GigabitEthernet 0/0/1
[CLIGURU-R1-GigabitEthernet0/0/1]ip address 10.0.12.1 24
[CLIGURU-R1-GigabitEthernet0/0/1]quit
[CLIGURU-R1]interface LoopBack 0
[CLIGURU-R1-LoopBack0]ip address 10.0.1.1 24
[CLIGURU-R1-LoopBack0]
Yaptıgımız ayarları  görüntülemek  için  de display ip interface brief komutunu kullanırız.
<CLIGURU-R1>display ip interface brief
Interface                         IP Address/Mask     Physical   Protocol

…output omitted…

GigabitEthernet0/0/0             10.0.13.1/24         up         up
GigabitEthernet0/0/1             10.0.12.1/24         up         up
GigabitEthernet0/0/2             unassigned           down       down
GigabitEthernet0/0/3             unassigned           down       down
LoopBack0                         10.0.1.1/24         up         up(s)

…output omitted…
CLIGURU-R2’nin  ayarları ;
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname CLIGURU-R2
[CLIGURU-R2]interface GigabitEthernet 0/0/0
[CLIGURU-R2-GigabitEthernet0/0/0]ip address 10.0.23.2 24
[CLIGURU-R2-GigabitEthernet0/0/0]quit
[CLIGURU-R2]interface GigabitEthernet 0/0/1
[CLIGURU-R2-GigabitEthernet0/0/1]ip address 10.0.12.2 24
[CLIGURU-R2-GigabitEthernet0/0/1]quit
[CLIGURU-R2]interface LoopBack 0
[CLIGURU-R2-LoopBack0]ip address 10.0.2.2 24
<CLIGURU-R2>display ip interface brief
Interface                         IP Address/Mask     Physical   Protocol

…output omitted…

GigabitEthernet0/0/0             10.0.23.2/24         up         up
GigabitEthernet0/0/1             10.0.12.2/24         up         up
LoopBack0                         10.0.2.2/24         up         up(s)

…output omitted…
CLIGURU-R3’ün ayarları;
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname CLIGURU-R3
[CLIGURU-R3]interface GigabitEthernet 0/0/0
[CLIGURU-R3-GigabitEthernet0/0/0]ip address 10.0.13.3 24
[CLIGURU-R3-GigabitEthernet0/0/0]quit
[CLIGURU-R3]interface GigabitEthernet 0/0/1
[CLIGURU-R3-GigabitEthernet0/0/1]ip address 10.0.23.3 24
[CLIGURU-R3-GigabitEthernet0/0/1]quit
[CLIGURU-R3]interface LoopBack 0
[CLIGURU-R3-LoopBack0]ip address 10.0.3.3 24
<CLIGURU-R3>display ip interface brief
Interface                         IP Address/Mask     Physical   Protocol

…output omitted…

GigabitEthernet0/0/0             10.0.13.3/24         up         up
GigabitEthernet0/0/1            10.0.23.3/24         up         up
LoopBack0                         10.0.3.3/24         up         up(s)

…output omitted…
CLIGURU-R1’in diğer cihazlarla iletişim kurup kurmadığı nı  ping  komutuyla kontrol edelim.
<CLIGURU-R1>ping 10.0.12.2
PING 10.0.12.2: 56 data bytes, press CTRL_C to break
Reply from 10.0.12.2: bytes=56 Sequence=1 ttl=255 time=50 ms
Reply from 10.0.12.2: bytes=56 Sequence=2 ttl=255 time=30 ms
Reply from 10.0.12.2: bytes=56 Sequence=3 ttl=255 time=70 ms
Reply from 10.0.12.2: bytes=56 Sequence=4 ttl=255 time=70 ms
Reply from 10.0.12.2: bytes=56 Sequence=5 ttl=255 time=60 ms
— 10.0.12.2 ping statistics —
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 30/56/70 ms
<CLIGURU-R1>ping 10.0.13.3
PING 10.0.13.3: 56 data bytes, press CTRL_C to break
Reply from 10.0.13.3: bytes=56 Sequence=1 ttl=255 time=80 ms
Reply from 10.0.13.3: bytes=56 Sequence=2 ttl=255 time=40 ms
Reply from 10.0.13.3: bytes=56 Sequence=3 ttl=255 time=50 ms
Reply from 10.0.13.3: bytes=56 Sequence=4 ttl=255 time=50 ms
Reply from 10.0.13.3: bytes=56 Sequence=5 ttl=255 time=40 ms
— 10.0.13.3 ping statistics —
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 40/52/80 ms
CLIGURU-R2 için ;
<CLIGURU-R2>ping 10.0.23.3
PING 10.0.23.3: 56 data bytes, press CTRL_C to break
Reply from 10.0.23.3: bytes=56 Sequence=1 ttl=255 time=50 ms
Reply from 10.0.23.3: bytes=56 Sequence=2 ttl=255 time=40 ms
Reply from 10.0.23.3: bytes=56 Sequence=3 ttl=255 time=10 ms
Reply from 10.0.23.3: bytes=56 Sequence=4 ttl=255 time=50 ms
Reply from 10.0.23.3: bytes=56 Sequence=5 ttl=255 time=50 ms
— 10.0.23.3 ping statistics —
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 10/40/50 ms
 2. CLIGURU-R2’ nin bağlantılarını kontrol etme; 10.0.13.3/24 ve 10.0.3.0/24 ile arasındaki.
<CLIGURU-R2>ping 10.0.13.3
PING 10.0.13.3: 56 data bytes, press CTRL_C to break
Request time out
Request time out
Request time out
Request time out
Request time out
— 10.0.13.3 ping statistics —
5 packet(s) transmitted
0 packet(s) received
100.00% packet loss
<CLIGURU-R2>ping 10.0.3.3
PING 10.0.3.3: 56 data bytes, press CTRL_C to break
Request time out
Request time out
Request time out
Request time out
Request time out
— 10.0.3.3 ping statistics —
5 packet(s) transmitted
0 packet(s) received
100.00% packet loss
CLIGURU-R2 nin  10.0.3.0/24 networku  ile  iletişime geçebilmesi için   CLIGURU-R2 ve CLIGURU-R3 üzerinde  route konfigürasyonu yapmamız  gerekirdi.  Ping testi sonucunda CLIGURU-R2’nin 10.0.3.0 ve 10.0.13.3 ile iletişime geçemediğini görüntüledik.
CLIGURU-R2 nin yönlendirme  tablosunu görüntülemek için  display  ip   routing-table diyerek  görüntüleyelim.
Şu anda görüntülediğimiz  route tablosunda diğer iki network yer  almıyor.
<CLIGURU-R2>display ip routing-table
Route Flags: R – relay, D – download to fib
——————————————————————————
Routing Tables: Public
Destinations : 8       Routes : 8
Destination/Mask   Proto   Pre Cost     Flags NextHop         Interface
10.0.2.0/24 Direct 0   0           D   10.0.2.2       LoopBack0
10.0.2.2/32 Direct 0   0           D   127.0.0.1       LoopBack0
10.0.12.0/24 Direct 0   0           D   10.0.12.2     GigabitEthernet0/0/1
10.0.12.2/32 Direct 0   0           D   127.0.0.1     GigabitEthernet0/0/1
10.0.23.0/24 Direct 0   0           D   10.0.23.2     GigabitEthernet0/0/0
10.0.23.2/32 Direct 0   0           D   127.0.0.1     GigabitEthernet0/0/0
127.0.0.0/8   Direct 0   0           D   127.0.0.1     InLoopBack0
127.0.0.1/32 Direct 0   0           D   127.0.0.1     InLoopBack0
<CLIGURU-R2>
 3. CLIGURU-R2 için static route konfigürasyonu .
Static  route yazılırken önce hedef ağ yazılır (10.0.13.0/24), sonra  subnet maskesi(255.255.255.0) ve yönlendirilecek tarafın ilk hop’unun ip adresi(10.0.23.3) yazılır.
Preference  değeri; yani routing önceliği default olarak 60 dır ve değiştirmemize  gerek yoktur.
Diger cihazlar  içinde aynısını yapalım.
[CLIGURU-R2]ip route-static 10.0.13.0 24 10.0.23.3
[CLIGURU-R2]ip route-static 10.0.3.0 24 10.0.23.3
Not: Subnetmask ı 24 olarak veya 255.255.255.0 şeklinde decimal formatı olarak yazabiliriz.
[CLIGURU-R2]display ip routing-table
Route Flags: R – relay, D – download to fib
——————————————————————————
Routing Tables: Public
Destinations : 10       Routes : 10
Destination/Mask   Proto   Pre Cost     Flags NextHop         Interface
10.0.2.0/24 Direct 0   0           D   10.0.2.2       LoopBack0
10.0.2.2/32 Direct 0   0           D   127.0.0.1     LoopBack0
10.0.3.0/24 Static 60   0         RD   10.0.23.3     GigabitEthernet0/0/0
10.0.12.0/24 Direct 0   0           D   10.0.12.2     GigabitEthernet0/0/1
10.0.12.2/32 Direct 0   0           D   127.0.0.1     GigabitEthernet0/0/1
10.0.13.0/24 Static 60   0         RD   10.0.23.3     GigabitEthernet0/0/0
10.0.23.0/24 Direct 0   0           D   10.0.23.2     GigabitEthernet0/0/0
10.0.23.2/32 Direct 0   0           D   127.0.0.1     GigabitEthernet0/0/0
127.0.0.0/8   Direct 0   0           D   127.0.0.1     InLoopBack0
127.0.0.1/32 Direct 0   0           D   127.0.0.1     InLoopBack0
4.Yedek statik route konfigurasyonu.
CLIGURU-R2, 10.0.13.3 ve 10.0.3.3 arasındaki veri trafiği CLIGURU-R2 ile CLIGURU-R3 arasındaki bağlantı üzerinden geçmektedir. CLIGURU-R2 ‘nin 10.0.13.3 ve 10.0.3.3 ile arasındaki bağlantının kopması durumunda CLIGURU-R2 iletişime geçemeyecektir.
Topoloji’ye baktığımızda CLIGURU-R2 ile CLIGURU-R3 arasındaki bağlantı koptuğunda, CLIGURU-R2 CLIGURU-R1 üzerinden CLIGURU-R3 ile iletişime geçebilir. Yedek statik routelar konfigure edilerek diğer yollar yedeklilik için aktif hale getirilebilir. Herhangi bir kopma yaşanmadığı bir durumda yedek route üzerinde bir trafik görülmeyecektir; ama bir bağlantı kopmasında bu yol aktif olucak ve veri buradan taşınacaktır.
İlk route’umuz(bağlantımız) koptuğunda yedek yolumuzun aktif olması için gerekli konfigurasyonları yapmamız gerekir; örnekte olduğu gibi preference değeri yedek yol için 80 olarak belirledik.
 [CLIGURU-R1]ip route-static 10.0.3.0 24 10.0.13.3
[CLIGURU-R2]ip route-static 10.0.13.0 255.255.255.0 10.0.12.1 preference 80
[CLIGURU-R2]ip route-static 10.0.3.0 24 10.0.12.1 preference 80
 [CLIGURU-R3]ip route-static 10.0.12.0 24 10.0.13.1
5. Statik route’u kontrol etmek.
CLIGURU-R2 üzerinde statik route’u görüntüleyelim.
[CLIGURU-R2]display ip routing-table
Route Flags: R – relay, D – download to fib
——————————————————————————
Routing Tables: Public
Destinations : 10       Routes : 10
Destination/Mask   Proto   Pre Cost     Flags NextHop   Interface
10.0.2.0/24 Direct 0   0           D   10.0.2.2       LoopBack0
10.0.2.2/32 Direct 0   0           D   127.0.0.1       LoopBack0
10.0.3.0/24 Static 60   0         RD   10.0.23.3       GigabitEthernet0/0/0
10.0.12.0/24 Direct 0   0           D   10.0.12.2     GigabitEthernet0/0/1
10.0.12.2/32 Direct 0   0           D   127.0.0.1     GigabitEthernet0/0/1
10.0.13.0/24 Static 60 0         RD   10.0.23.3     GigabitEthernet0/0/0
10.0.23.0/24 Direct 0   0           D   10.0.23.2     GigabitEthernet0/0/0
10.0.23.2/32 Direct 0   0           D   127.0.0.1     GigabitEthernet0/0/0
127.0.0.0/8   Direct 0   0           D   127.0.0.1     InLoopBack0
127.0.0.1/32 Direct 0   0           D   127.0.0.1     InLoopBack0
Routing tablosunda konfigure ettiğimiz iki route’u protokol olarak statik, preference değerini ise 60 olarak görüntüledik.
CLIGURU-R2 ile CLIGURU-R3 arasındaki bağlantıyı kontrol edelim.
<CLIGURU-R2>ping 10.0.13.3
PING 10.0.13.3: 56 data bytes, press CTRL_C to break
Reply from 10.0.13.3: bytes=56 Sequence=1 ttl=255 time=30 ms
Reply from 10.0.13.3: bytes=56 Sequence=2 ttl=255 time=30 ms
Reply from 10.0.13.3: bytes=56 Sequence=3 ttl=255 time=60 ms
Reply from 10.0.13.3: bytes=56 Sequence=4 ttl=255 time=30 ms
Reply from 10.0.13.3: bytes=56 Sequence=5 ttl=255 time=30 ms
— 10.0.13.3 ping statistics —
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 30/36/60 ms
<CLIGURU-R2>ping 10.0.3.3
PING 10.0.3.3: 56 data bytes, press CTRL_C to break
Reply from 10.0.3.3: bytes=56 Sequence=1 ttl=255 time=10 ms
Reply from 10.0.3.3: bytes=56 Sequence=2 ttl=255 time=50 ms
Reply from 10.0.3.3: bytes=56 Sequence=3 ttl=255 time=60 ms
Reply from 10.0.3.3: bytes=56 Sequence=4 ttl=255 time=30 ms
Reply from 10.0.3.3: bytes=56 Sequence=5 ttl=255 time=60 ms
— 10.0.3.3 ping statistics —
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 10/42/60 ms
Ping komutu çıktısı route’un çalıştığını gösteriyor. Tracert komutu ile data hangi yolları kullanarak ilerlediğini görüntüleyelim.
<CLIGURU-R2>tracert 10.0.13.3
traceroute to 10.0.13.3(10.0.13.3), max hops: 30 ,packet length: 40,press CTRL_C to break
1 10.0.23.3 20 ms 30 ms 50 ms
<CLIGURU-R2>tracert 10.0.3.3
traceroute to 10.0.3.3(10.0.3.3), max hops: 30 ,packet length: 40,press CTRL_C to break
1 10.0.23.3 50 ms 30 ms 30 ms
Tracert çıktısı CLIGURU-R2’nin veriyi direkt olarak CLIGURU-R3’e gönderdiğini gösteriyor.
6. Yedek statik router’ları kontrol etmek .
CLIGURU-R2 üzerindeki GigabitEthernet 0/0/0 yani 10.0.23.3 adresini devre dışı bırakarak ip yönlendirme tablosundaki değişiklikleri gözlemleyelim.
[CLIGURU-R2]interface GigabitEthernet 0/0/0
[CLIGURU-R2-GigabitEthernet0/0/0]shutdown
[CLIGURU-R2-GigabitEthernet0/0/0]quit
Gigabitethernet 0/0/0 devre dışı bırakıldıktan sonraki route tablosu.
<CLIGURU-R2>display ip routing-table
Route Flags: R – relay, D – download to fib
——————————————————————————
Routing Tables: Public
Destinations : 8       Routes : 8
Destination/Mask   Proto   Pre Cost     Flags NextHop         Interface
10.0.2.0/24 Direct 0   0           D   10.0.2.2       LoopBack0
10.0.2.2/32 Direct 0   0           D   127.0.0.1       LoopBack0
10.0.3.0/24 Static 80   0         RD   10.0.12.1       GigabitEthernet0/0/1
10.0.12.0/24 Direct 0   0           D   10.0.12.2     GigabitEthernet0/0/1
10.0.12.2/32 Direct 0   0           D   127.0.0.1     GigabitEthernet0/0/1
10.0.13.0/24 Static 80   0         RD   10.0.12.1     GigabitEthernet0/0/1
127.0.0.0/8   Direct 0   0           D   127.0.0.1       InLoopBack0
127.0.0.1/32 Direct 0   0           D   127.0.0.1      InLoopBack0
Route tablosunda ki next hop’ların ve preference değerlerinin değiştiğini görüyoruz.
CLIGURU-R2 ve CLIGURU-R2 üzerindeki hedef adresler arasındaki bağlantıyı kontrol edelim.
<CLIGURU-R2>ping 10.0.3.3
PING 10.0.3.3: 56 data bytes, press CTRL_C to break
Reply from 10.0.3.3: bytes=56 Sequence=1 ttl=254 time=60 ms
Reply from 10.0.3.3: bytes=56 Sequence=2 ttl=254 time=60 ms
Reply from 10.0.3.3: bytes=56 Sequence=3 ttl=254 time=60 ms
Reply from 10.0.3.3: bytes=56 Sequence=4 ttl=254 time=60 ms
Reply from 10.0.3.3: bytes=56 Sequence=5 ttl=254 time=60 ms
— 10.0.3.3 ping statistics —
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 60/60/60 ms
<CLIGURU-R2>ping 10.0.13.3
PING 10.0.13.3: 56 data bytes, press CTRL_C to break
Reply from 10.0.13.3: bytes=56 Sequence=1 ttl=254 time=50 ms
Reply from 10.0.13.3: bytes=56 Sequence=2 ttl=254 time=80 ms
Reply from 10.0.13.3: bytes=56 Sequence=3 ttl=254 time=50 ms
Reply from 10.0.13.3: bytes=56 Sequence=4 ttl=254 time=80 ms
Reply from 10.0.13.3: bytes=56 Sequence=5 ttl=254 time=30 ms
— 10.0.13.3 ping statistics —
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 30/58/80 ms
CLIGURU-R2 ve CLIGURU-R3 devre dışı bırakıldığında hala iletişimin devam ettiğini görüyoruz.
Tracert komutu ile verini hangi yol üzerinden gittiğini  görebiliriz.
<CLIGURU-R2>tracert 10.0.13.3



traceroute to 10.0.13.3(10.0.13.3), max hops: 30 ,packet length: 40,press CTRL_C to break
1 10.0.12.1 30 ms 50 ms 40 ms
2 10.0.13.3 40 ms 60 ms 60 ms
<CLIGURU-R2>tracert 10.0.3.3
traceroute to 10.0.3.3(10.0.3.3), max hops: 30 ,packet length: 40,press CTRL_C to break



1 10.0.12.1 30 ms 50 ms 10 ms
2 10.0.13.3 50 ms 60 ms 70 ms
CLIGURU-R2 tarafından gönderilen veri CLIGURU-R1‘e bağlı (10.0.12.0) (10.0.13.0 ) networkleri  üzerinden CLIGURU-R3’e ulaştığını görüntüledik.
7. Default route’ları kullanarak bağlantıyı sağlamak.
CLIGURU-R2 üzerinde 6. Adımda devre dışı bıraktıgımız interface’i etkinleştirelim.
[CLIGURU-R2]interface GigabitEthernet 0/0/0
[CLIGURU-R2-GigabitEthernet0/0/0]undo shutdown
CLIGURU-R1 den 10.0.23.0 network’üne erişebilirliğe bakalım.
[CLIGURU-R1]ping 10.0.23.3
PING 10.0.23.3: 56 data bytes, press CTRL_C to break
Request time out
Request time out
Request time out
Request time out
Request time out
— 10.0.23.3 ping statistics —
5 packet(s) transmitted
0 packet(s) received
100.00% packet loss
CLIGURU-R1 üzerinde route yapılandırılmadığı için CLIGURU-R3 ulaşamıyoruz.
<CLIGURU-R1>display ip routing-table
Route Flags: R – relay, D – download to fib
——————————————————————————
Routing Tables: Public
Destinations : 9       Routes : 9
Destination/Mask   Proto   Pre Cost     Flags NextHop         Interface
10.0.1.0/24 Direct 0   0           D   10.0.1.1       LoopBack0
10.0.1.1/32 Direct 0   0           D   127.0.0.1     LoopBack0
10.0.3.0/24 Static 60   0         RD   10.0.13.3     GigabitEthernet0/0/0
10.0.12.0/24 Direct 0   0           D   10.0.12.1     GigabitEthernet0/0/1
10.0.12.1/32 Direct 0   0           D   127.0.0.1     GigabitEthernet0/0/1
10.0.13.0/24 Direct 0   0           D   10.0.13.1     GigabitEthernet0/0/0
10.0.13.1/32 Direct 0   0           D   127.0.0.1     GigabitEthernet0/0/0
127.0.0.0/8   Direct 0   0           D   127.0.0.1     InLoopBack0
127.0.0.1/32 Direct 0   0           D   127.0.0.1     InLoopBack0
Default route CLIGURU-R1 üzerinde bağlantı bütünlüğünü sağlamak için next hop olan 10.0.13.3 için konfigure edelim.
[CLIGURU-R1]ip route-static 0.0.0.0 0.0.0.0 10.0.13.3
Konfigurasyonu tamamladıktan sonra CLIGURU-R1’i kontrol edelim.
<CLIGURU-R1>ping 10.0.23.3
PING 10.0.23.3: 56 data bytes, press CTRL_C to break
Reply from 10.0.23.3: bytes=56 Sequence=1 ttl=255 time=20 ms
Reply from 10.0.23.3: bytes=56 Sequence=2 ttl=255 time=10 ms
Reply from 10.0.23.3: bytes=56 Sequence=3 ttl=255 time=50 ms
Reply from 10.0.23.3: bytes=56 Sequence=4 ttl=255 time=50 ms
Reply from 10.0.23.3: bytes=56 Sequence=5 ttl=255 time=30 ms
— 10.0.23.3 ping statistics —
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 10/32/50 ms
 8. Yedek default route yapılandırmak.
CLIGURU-R1 ile CLIGURU-R3 arasındaki bağlantı koparsa, yedek olan default route üzerinden 10.0.12.0 aracılığı ile 10.0.23.3 ve 10.0.3.3 haberleştirilebilir.
Ancak CLIGURU-R1 bu networklere direcly connected olmadığı için backup route üzerinde  her iki yönede route konfigurasyonu yapmamız gerekir.
[CLIGURU-R1]ip route-static 0.0.0.0 0.0.0.0 10.0.12.2 preference 80
[CLIGURU-R3]ip route-static 10.0.12.0 24 10.0.23.2 preference 80
 9.Yedek default route kontrol ekmek.
 CLIGURU-R1’in CLIGURU-R3 ile bağlantısı çalışıyorken CLIGURU-R1’in route tablosunu görüntüleyelim.
<CLIGURU-R1>display ip routing-table
Route Flags: R – relay, D – download to fib
——————————————————————————
Routing Tables: Public
Destinations : 10       Routes : 10
Destination/Mask   Proto   Pre Cost     Flags NextHop         Interface
0.0.0.0/0   Static 80   0         RD   10.0.12.2       GigabitEthernet0/0/1
10.0.1.0/24 Direct 0   0           D   10.0.1.1       LoopBack0
10.0.1.1/32 Direct 0   0           D   127.0.0.1     LoopBack0
10.0.3.0/24 Static 60   0         RD   10.0.13.3     GigabitEthernet0/0/0
10.0.12.0/24 Direct 0   0           D   10.0.12.1     GigabitEthernet0/0/1
10.0.12.1/32 Direct 0   0          D   127.0.0.1     GigabitEthernet0/0/1
10.0.13.0/24 Direct 0   0           D   10.0.13.1     GigabitEthernet0/0/0
10.0.13.1/32 Direct 0   0           D   127.0.0.1     GigabitEthernet0/0/0
127.0.0.0/8   Direct 0   0           D   127.0.0.1     InLoopBack0
127.0.0.1/32 Direct 0   0           D   127.0.0.1     InLoopBack0
CLIGURU-R1 üzerinde GigabitEthernet 0/0/0 ‘ı ve CLIGURU-R3 üzerinde Gigabit 0/0/0 ‘ı kapatarak; bağlantı koptuğundaki route tablosuna bakalım ve bir önceki bağlantının sağlandığı tablo ile karşılaştıralım.
[CLIGURU-R1]interface GigabitEthernet 0/0/0
[CLIGURU-R1-GigabitEthernet0/0/0]shutdown
[CLIGURU-R1-GigabitEthernet0/0/0]quit
[CLIGURU-R3]interface GigabitEthernet 0/0/0
[CLIGURU-R3-GigabitEthernet0/0/0]shutdown
[CLIGURU-R3-GigabitEthernet0/0/0]quit
<CLIGURU-R1>display ip routing-table
Route Flags: R – relay, D – download to fib
——————————————————————————
Routing Tables: Public
Destinations : 7       Routes : 7
Destination/Mask   Proto   Pre Cost     Flags NextHop         Interface
0.0.0.0/0   Static 80   0         RD   10.0.12.2     GigabitEthernet0/0/1
10.0.1.0/24 Direct 0   0           D   10.0.1.1     LoopBack0
10.0.1.1/32 Direct 0   0           D   127.0.0.1     LoopBack0
10.0.12.0/24 Direct 0   0           D   10.0.12.1     GigabitEthernet0/0/1
10.0.12.1/32 Direct 0   0           D   127.0.0.1     GigabitEthernet0/0/1
127.0.0.0/8   Direct 0   0           D   127.0.0.1     InLoopBack0
127.0.0.1/32 Direct 0   0           D   127.0.0.1     InLoopBack0
 Route tablosunu incelediğimizde, preference değeri 80 olan backup default route olan 0.0.0.0 forward durumuna geçmiş ve 10.0.23.3’ün next hop’una trafiği yönlendirmiştir.
CLIGURU-R1’in bağlantılarını kontrol edelim.
<CLIGURU-R1>ping 10.0.23.3
PING 10.0.23.3: 56 data bytes, press CTRL_C to break
Reply from 10.0.23.3: bytes=56 Sequence=1 ttl=254 time=70 ms
Reply from 10.0.23.3: bytes=56 Sequence=2 ttl=254 time=70 ms
Reply from 10.0.23.3: bytes=56 Sequence=3 ttl=254 time=60 ms
Reply from 10.0.23.3: bytes=56 Sequence=4 ttl=254 time=60 ms
Reply from 10.0.23.3: bytes=56 Sequence=5 ttl=254 time=40 ms
— 10.0.23.3 ping statistics —
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 40/60/70 ms
<CLIGURU-R1>tracert 10.0.23.3
traceroute to 10.0.23.3(10.0.23.3), max hops: 30 ,packet length: 40,press CTRL_C to break
1 10.0.12.2 20 ms 40 ms 30 ms
2 10.0.23.3 70 ms 60 ms 60 ms
IP paketleri CLIGURU-R3(10.0.23.3)’e next hop’u olan CLIGURU-R2(10.0.12.2) üzerinden ulaştığını görüyoruz.
Final ….
<CLIGURU-R1>display current-configuration
#
sysname CLIGURU-R1
#
interface GigabitEthernet0/0/0
shutdown
ip address 10.0.13.1 255.255.255.0
#
interface GigabitEthernet0/0/1
ip address 10.0.12.1 255.255.255.0
#
interface LoopBack0
ip address 10.0.1.1 255.255.255.0
#
ip route-static 0.0.0.0 0.0.0.0 10.0.12.2 preference 80
ip route-static 10.0.3.0 255.255.255.0 10.0.13.3
#
user-interface con 0
user-interface vty 0 4
#
Return
<CLIGURU-R2>display current-configuration
#
sysname CLIGURU-R2
#
interface GigabitEthernet0/0/0
ip address 10.0.23.2 255.255.255.0
#
interface GigabitEthernet0/0/1
ip address 10.0.12.2 255.255.255.0
#
interface LoopBack0
ip address 10.0.2.2 255.255.255.0
#
ip route-static 10.0.3.0 255.255.255.0 10.0.23.3
ip route-static 10.0.3.0 255.255.255.0 10.0.12.1 preference 80
ip route-static 10.0.13.0 255.255.255.0 10.0.23.3
ip route-static 10.0.13.0 255.255.255.0 10.0.12.1 preference 80
#
user-interface con 0
user-interface vty 0 4
#
Return
<CLIGURU-R3>display current-configuration
#
sysname CLIGURU-R3
#
interface GigabitEthernet0/0/0
shutdown
ip address 10.0.13.3 255.255.255.0
#
interface GigabitEthernet0/0/1
ip address 10.0.23.3 255.255.255.0
#
interface LoopBack0
ip address 10.0.3.3 255.255.255.0
#
ip route-static 10.0.12.0 255.255.255.0 10.0.13.1
ip route-static 10.0.12.0 255.255.255.0 10.0.23.2 preference 80
#
user-interface con 0
user-interface vty 0 4
user-interface vty 16 20
#
return
