  1. Cihazz genel yapılandırması.

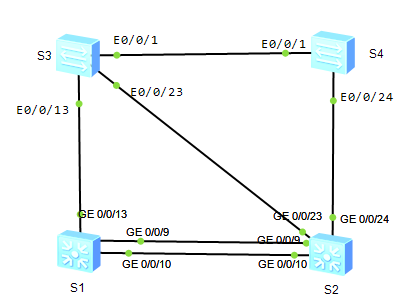

Gerekli olmayan interfaceleri kapatalım.
<S1>system-view
Enter system view, return user view with Ctrl+Z.
[S1]interface GigabitEthernet 0/0/9
[S1-GigabitEthernet0/0/9]shutdown
<S3>system-view
Enter system view, return user view with Ctrl+Z.
[S3]interface Ethernet 0/0/23
[S3-Ethernet0/0/23]shutdown
<S4>system-view
Enter system view, return user view with Ctrl+Z.
[S4]interface Ethernet 0/0/14
[S4-Ethernet0/0/14]shutdown
Tüm switchler üzerinde  3,4,5,6,7ve 8  VLAN larını oluşturalım.
[S1]vlan batch 3 to 8
[S2]vlan batch 3 to 8
[S3]vlan batch 3 to 8
[S4]vlan batch 3 to 8
Oluşturduğumuz vlan bilegilrine bakalım.
[S1]display vlan
* : management-vlan
———————
The total number of vlans is : 7
VLAN ID Type         Status   MAC Learning Broadcast/Multicast/Unicast Property
—————————————————————————-
1       common       enable   enable       forward   forward   forward default
3       common       enable   enable       forward   forward   forward default
4       common       enable   enable       forward   forward   forward default
5       common       enable   enable       forward   forward   forward default
6       common       enable   enable       forward   forward   forward default
7       common       enable   enable       forward   forward   forward default
8       common       enable   enable       forward   forward   forward default
[S2]display vlan
* : management-vlan
———————
The total number of vlans is : 7
VLAN ID Type         Status   MAC Learning Broadcast/Multicast/Unicast Property
—————————————————————————-
1       common       enable   enable       forward   forward   forward default
3       common       enable   enable       forward   forward   forward default
4       common       enable   enable       forward   forward   forward default
5       common       enable   enable       forward   forward   forward default
6       common       enable   enable       forward   forward   forward default
7       common       enable   enable       forward   forward   forward default
8       common       enable   enable       forward   forward   forward default
[S3]display vlan
* : management-vlan
———————
The total number of vlans is : 7
VLAN ID Type         Status   MAC Learning Broadcast/Multicast/Unicast Property
—————————————————————————-
1       common       enable   enable       forward   forward   forward default
3       common       enable   enable       forward   forward   forward default
4       common       enable   enable       forward   forward   forward default
5       common       enable   enable       forward   forward   forward default
6       common       enable   enable       forward   forward   forward default
7       common       enable   enable       forward   forward   forward default
8       common       enable   enable       forward   forward   forward default
[S4]display vlan
* : management-vlan
———————
The total number of vlans is : 7
VLAN ID Type         Status   MAC Learning Broadcast/Multicast/Unicast Property
—————————————————————————-
1       common       enable   enable       forward   forward   forward default
3       common       enable   enable       forward   forward   forward default
4       common       enable   enable       forward   forward   forward default
5       common       enable   enable       forward   forward   forward default
6       common       enable   enable       forward   forward   forward default
7       common       enable   enable       forward   forward   forward default
8       common       enable   enable       forward   forward   forward default
Cihazlar arasında haberleşmenin olabilmesi için trunk hatlarını ayarlayalım.
Tüm VLAN ın haberleşmesini  sağlamak için BDPU paketlerini almak için  BPDU yü etkinleştirelim.
Not: S2 ve S3 arasında ki  bağlantı doğrudan birşey  değişmeden kalır.
[S1]interface GigabitEthernet 0/0/13
[S1-GigabitEthernet0/0/13]port link-type trunk
[S1-GigabitEthernet0/0/13]port trunk allow-pass vlan all
[S1-GigabitEthernet0/0/13]bpdu enable
[S1-GigabitEthernet0/0/13]interface GigabitEthernet 0/0/10
[S1-GigabitEthernet0/0/10]port link-type trunk
[S1-GigabitEthernet0/0/10]port trunk allow-pass vlan all
[S1-GigabitEthernet0/0/10]bpdu enable
[S2]interface GigabitEthernet 0/0/24
[S2-GigabitEthernet0/0/24]port link-type trunk
[S2-GigabitEthernet0/0/24]port trunk allow-pass vlan all
[S2-GigabitEthernet0/0/24]bpdu enable
[S2-GigabitEthernet0/0/24]interface GigabitEthernet 0/0/10
[S2-GigabitEthernet0/0/10]port link-type trunk
[S2-GigabitEthernet0/0/10]port trunk allow-pass vlan all
[S2-GigabitEthernet0/0/10]bpdu enable
[S3]interface  Ethernet0/0/1
[S3-Ethernet0/0/1]port link-type trunk
[S3-Ethernet0/0/1]port trunk allow-pass vlan all
[S3-Ethernet0/0/1]bpdu enable
[S3-Ethernet0/0/1]interface Ethernet0/0/13
[S3-Ethernet0/0/13]port link-type trunk
[S3-Ethernet0/0/13]port trunk allow-pass vlan all
[S3-Ethernet0/0/13]bpdu enable
[S4]interface  Ethernet0/0/1
[S4-Ethernet0/0/1]port link-type trunk
[S4-Ethernet0/0/1]port trunk allow-pass vlan all
[S4-Ethernet0/0/1]bpdu enable
[S4-Ethernet0/0/1]interface Ethernet0/0/24
[S4-Ethernet0/0/24]port link-type trunk
[S4-Ethernet0/0/24]port trunk allow-pass vlan all
[S4-Ethernet0/0/24]bpdu enable
  1. Multi-instance MSTP konfigürasyonu.
MSTP , stp ve rstp protokollerinin geliştirilmiş halidir. Mstp Rstp gibi çalışır fakat Rstp’den ayıran farkı, switch üzerinde bulunan diğer linkler bloklanmaz, her linkten farklı vlanlar geçirerek bize yük dengeleme(Load balance) sağlar. Çalışan linklerde oluşan problemde ise üzerinde bulunan vlanı diğer linkler üzerine aktarır.
MSTP yi oluşturalım.
[S1]stp enable
[S1]stp mode mstp
[S2]stp enable
[S2]stp mode mstp
[S3]stp enable
[S3]stp mode mstp
[S4]stp enable
[S4]stp mode mstp
Cihazların  bölge  isimlerini RG1 ve revizyon numaralarınıda 1 olarak ayarlayalım.Instance1 için VLAN 3,4,5 yapılandıralım ve instance 2 için VLAN 6,7,8i yapılandıralım. Sonra bölge yapılandırmaları etkinleştirelim.
[S1]stp region-configuration
[S1-mst-region]region-name RG1
[S1-mst-region]revision-level 1
[S1-mst-region]instance 1 vlan 3 4 5
[S1-mst-region]instance 2 vlan 6 7 8
[S1-mst-region]active region-configuration
[S2]stp  region-configuration
[S2-mst-region]region-name RG1
[S2-mst-region]revision-level 1
[S2-mst-region]instance 1 vlan 3 4 5
[S2-mst-region]instance 2 vlan 6 7 8
[S2-mst-region]active region-configuration
[S3]stp  region-configuration
[S3-mst-region]region-name RG1
[S3-mst-region]revision-level 1
[S3-mst-region]instance 1 vlan 3 4 5
[S3-mst-region]instance 2 vlan 6 7 8
[S3-mst-region]active region-configuration
[S4]stp  region-configuration
[S4-mst-region]region-name RG1
[S4-mst-region]revision-level 1
[S4-mst-region]instance 1 vlan 3 4 5
[S4-mst-region]instance 2 vlan 6 7 8
[S4-mst-region]active region-configuration
MSTP bilgilerini görüntüleyelim.
[S1]display stp brief
MSTID  Port                        Role  STP State     Protection
0    GigabitEthernet0/0/10       DESI  FORWARDING      NONE
0    GigabitEthernet0/0/13       DESI  FORWARDING      NONE
1    GigabitEthernet0/0/10       DESI  FORWARDING      NONE
1    GigabitEthernet0/0/13       DESI  FORWARDING      NONE
2    GigabitEthernet0/0/10       DESI  FORWARDING      NONE
2    GigabitEthernet0/0/13       DESI  FORWARDING      NONE
[S2]display stp brief
MSTID  Port                        Role  STP State     Protection
0    GigabitEthernet0/0/10       ROOT  FORWARDING      NONE
0    GigabitEthernet0/0/24       DESI  FORWARDING      NONE
1    GigabitEthernet0/0/10       ROOT  FORWARDING      NONE
1    GigabitEthernet0/0/24       DESI  FORWARDING      NONE
2    GigabitEthernet0/0/10       ROOT  FORWARDING      NONE
2    GigabitEthernet0/0/24       DESI  FORWARDING      NONE
[S3]display stp brief
MSTID  Port                        Role  STP State     Protection
0    Ethernet0/0/1               DESI  FORWARDING      NONE
0    Ethernet0/0/13              ROOT  FORWARDING      NONE
1    Ethernet0/0/1               DESI  FORWARDING      NONE
1    Ethernet0/0/13              ROOT  FORWARDING      NONE
2    Ethernet0/0/1               DESI  FORWARDING      NONE
2    Ethernet0/0/13              ROOT  FORWARDING      NONE
[S4]display stp brief
MSTID  Port                        Role  STP State     Protection
0    Ethernet0/0/1               ROOT  FORWARDING      NONE
0    Ethernet0/0/24              ALTE  DISCARDING      NONE
1    Ethernet0/0/1               ROOT  FORWARDING      NONE
1    Ethernet0/0/24              ALTE  DISCARDING      NONE
2    Ethernet0/0/1               ROOT  FORWARDING      NONE
2    Ethernet0/0/24              ALTE  DISCARDING      NONE
S1 root  switch  ve S4  E0 / 0/24 interfacesi  tüm MSTP işlemleri için alternatif durumdadır
S2 cihazının instance 2 nin priority değerini 0 ,S1 cihazının instance 2 nin priority değerini 4096 ve S4 cihazının instance 2 nin priority değerini 8192 olarak ayarlayalım.
[S2]stp instance 2 priority 0
[S1]stp instance 2 priority 4096
[S4]stp instance 2 priority 8192
MSTP bilgilerini görütüleyelim.
[S1]display stp brief
MSTID  Port                        Role  STP State     Protection
0    GigabitEthernet0/0/10       DESI  FORWARDING      NONE
0    GigabitEthernet0/0/13       DESI  FORWARDING      NONE
1    GigabitEthernet0/0/10       DESI  FORWARDING      NONE
1    GigabitEthernet0/0/13       DESI  FORWARDING      NONE
2    GigabitEthernet0/0/10       ROOT  FORWARDING      NONE
2    GigabitEthernet0/0/13       DESI  FORWARDING      NONE
[S2]display stp brief
MSTID  Port                        Role  STP State     Protection
0    GigabitEthernet0/0/10       ROOT  FORWARDING      NONE
0    GigabitEthernet0/0/24       DESI  FORWARDING      NONE
1    GigabitEthernet0/0/10       ROOT  FORWARDING      NONE
1    GigabitEthernet0/0/24       DESI  FORWARDING      NONE
2    GigabitEthernet0/0/10       DESI  FORWARDING      NONE
2    GigabitEthernet0/0/24       DESI  FORWARDING      NONE
[S3]display stp brief
MSTID  Port                        Role  STP State     Protection
0    Ethernet0/0/1               DESI  FORWARDING      NONE
0    Ethernet0/0/13              ROOT  FORWARDING      NONE
1    Ethernet0/0/1               DESI  FORWARDING      NONE
1    Ethernet0/0/13              ROOT  FORWARDING      NONE
2    Ethernet0/0/1               ALTE  DISCARDING      NONE
2    Ethernet0/0/13              ROOT  FORWARDING      NONE
[S4]display stp brief
MSTID  Port                        Role  STP State     Protection
0    Ethernet0/0/1               ALTE  DISCARDING      NONE
0    Ethernet0/0/24              ROOT  FORWARDING      NONE
1    Ethernet0/0/1               ALTE  DISCARDING      NONE
1    Ethernet0/0/24              ROOT  FORWARDING      NONE
2    Ethernet0/0/1               DESI  FORWARDING      NONE
2    Ethernet0/0/24              ROOT  FORWARDING      NONE
  1. Multi-region MSTP.
Tüm switchler  için 2. adımda yapılan MSTP bölge  ve priority  yapılandırmaları silin.
[S1]undo stp region-configuration
[S1]undo stp instance 2 priority
[S2]undo stp region-configuration
[S2]undo stp instance 2 priority
[S3]undo stp region-configuration
[S4]undo stp region-configuration
[S4]undo stp instance 2 priority
S1 ve S3  cihazları RG1 aittir , revizyon numarasını  1 olarakyapılandıralım.
Instance 1 için  VLAN 3,4,5 etkinleştirelim
Instance 2 için VLAN 6,7,8  etkinleştirelim.
[S1]stp region-configuration
[S1-mst-region]region-name RG1
[S1-mst-region]revision-level 1
[S1-mst-region]instance 1 vlan 3 4 5
[S1-mst-region]instance 2 vlan 6 7 8
[S1-mst-region]active region-configuration
[S3]stp region-configuration
[S3-mst-region]region-name RG1
[S3-mst-region]revision-level 1
[S3-mst-region]instance 1 vlan 3 4 5
[S3-mst-region]instance 2 vlan 6 7 8
[S3-mst-region]active region-configuration
S2 ve S4  cihazları için bölge  isimleri RG2 olarak ve  revizyon  numarsını 2 olarak yapılandıralım.
Instance 1 için  VLAN 3,4,5 etkinleştirelim
Instance 2 için VLAN 6,7,8  etkinleştirelim. Sonra region yapılandırmasını etkinleştirelim.
[S2]stp region-configuration
[S2-mst-region]region-name RG2
[S2-mst-region]revision-level 2
[S2-mst-region]instance 1 vlan 3 4 5
[S2-mst-region]instance 2 vlan 6 7 8
[S2-mst-region]active region-configuration
[S4]stp region-configuration
[S4-mst-region]region-name RG2
[S4-mst-region]revision-level 2
[S4-mst-region]instance 1 vlan 3 4 5
[S4-mst-region]instance 2 vlan 6 7 8
[S4-mst-region]active region-configuration
MSTP interface durumlarına bakalım.
[S1]display stp brief
MSTID  Port                        Role  STP State     Protection
0    GigabitEthernet0/0/10       DESI  FORWARDING      NONE
0    GigabitEthernet0/0/13       DESI  FORWARDING      NONE
1    GigabitEthernet0/0/10       DESI  FORWARDING      NONE
1    GigabitEthernet0/0/13       DESI  FORWARDING      NONE
2    GigabitEthernet0/0/10       DESI  FORWARDING      NONE
2    GigabitEthernet0/0/13       DESI  FORWARDING      NONE
[S2]display stp brief
MSTID  Port                        Role  STP State     Protection
0    GigabitEthernet0/0/10       ROOT  FORWARDING      NONE
0    GigabitEthernet0/0/24       DESI  FORWARDING      NONE
1    GigabitEthernet0/0/10       MAST  FORWARDING      NONE
1    GigabitEthernet0/0/24       DESI  FORWARDING      NONE
2    GigabitEthernet0/0/10       MAST  FORWARDING      NONE
[S3]display stp brief
MSTID  Port                        Role  STP State     Protection
0    Ethernet0/0/1               DESI  FORWARDING      NONE
0    Ethernet0/0/13              ROOT  FORWARDING      NONE
1    Ethernet0/0/1               DESI  FORWARDING      NONE
1    Ethernet0/0/13              ROOT  FORWARDING      NONE
2    Ethernet0/0/1               DESI  FORWARDING      NONE
2    Ethernet0/0/13              ROOT  FORWARDING      NONE
[S4]display stp brief
MSTID  Port                        Role  STP State     Protection
0    Ethernet0/0/1               ALTE  DISCARDING      NONE
0    Ethernet0/0/24              ROOT  FORWARDING      NONE
1    Ethernet0/0/1               ALTE  DISCARDING      NONE
1    Ethernet0/0/24              ROOT  FORWARDING      NONE
2    Ethernet0/0/1               ALTE  DISCARDING      NONE
2    Ethernet0/0/24              ROOT  FORWARDING      NONE

S1 root switch  ve S4 E0 / 0/1 interfacesi  alternatif interfacedir.

S3 cihazının instance 0’ın  priority değerini 0 ,instance 1’in priority degerinide 0  olarak ayarlayalım.

S4 cihazının instance 1’in priority değerinide 0 olarak yapılandıralım.

[S3]stp instance 0 priority 0
[S3]stp instance 1 priority 0



[S4]stp instance 1 priority 0



MSTP konfigürasyonunu kontrol edelim.



[S1]display stp brief
MSTID  Port                        Role  STP State     Protection
0    GigabitEthernet0/0/10       DESI  FORWARDING      NONE
0    GigabitEthernet0/0/13       ROOT  FORWARDING      NONE
1    GigabitEthernet0/0/10       DESI  FORWARDING      NONE
1    GigabitEthernet0/0/13       ROOT  FORWARDING      NONE
2    GigabitEthernet0/0/10       DESI  FORWARDING      NONE
2    GigabitEthernet0/0/13       DESI  FORWARDING      NONE





[S2]display stp brief
MSTID  Port                        Role  STP State     Protection
0    GigabitEthernet0/0/10       ROOT  FORWARDING      NONE
0    GigabitEthernet0/0/24       DESI  FORWARDING      NONE
1    GigabitEthernet0/0/10       MAST  FORWARDING      NONE
1    GigabitEthernet0/0/24       ROOT  FORWARDING      NONE
2    GigabitEthernet0/0/10       MAST  FORWARDING      NONE
2    GigabitEthernet0/0/24       DESI  FORWARDING      NONE





[S3]display stp brief
MSTID  Port                        Role  STP State     Protection
0    Ethernet0/0/1               DESI  FORWARDING      NONE
0    Ethernet0/0/13              DESI  FORWARDING      NONE
1    Ethernet0/0/1               DESI  FORWARDING      NONE
1    Ethernet0/0/13              DESI  FORWARDING      NONE
2    Ethernet0/0/1               DESI  FORWARDING      NONE
2    Ethernet0/0/13              ROOT  FORWARDING      NONE





[S4]display stp brief
MSTID  Port                        Role  STP State     Protection
0    Ethernet0/0/1               ALTE  DISCARDING      NONE
0    Ethernet0/0/24              ROOT  FORWARDING      NONE
1    Ethernet0/0/1               ALTE  DISCARDING      NONE
1    Ethernet0/0/24              DESI  FORWARDING      NONE
2    Ethernet0/0/1               ALTE  DISCARDING      NONE
2    Ethernet0/0/24              ROOT  FORWARDING      NONE
S2 ve S4 cihazlarında MSTPyi silelim.
S2 ve S4  cihazları bölge  isimleri RG2 olarak ve  revizyon  numarsını 2 olarak yapılandıralım.
Instance 1 için  VLAN 6,7 ve 8 i etkinleştirelim
Instance 2 için VLAN 3,4 ve 5i  etkinleştirelim. Sonra bölge yapılandırmasını etkinleştirelim.



[S2]undo stp region-configuration
[S3]undo stp instance 0 priority
[S3]undo stp instance 1 priority
[S4]undo stp region-configuration
[S4]undo stp instance 1 priority
[S2]stp region-configuration
[S2-mst-region]region-name RG2
[S2-mst-region]revision-level 2
[S2-mst-region]instance 1 vlan 6 7 8
[S2-mst-region]instance 2 vlan 3 4 5
[S2-mst-region]active region-configuration



[S4]stp region-configuration
[S4-mst-region]region-name RG2
[S4-mst-region]revision-level 2
[S4-mst-region]instance 1 vlan 6 7 8
[S4-mst-region]instance 2 vlan 3 4 5
[S4-mst-region]active region-configuration
MSTP konfigürasyonunu kontrol edelim.
[S1]display stp brief
MSTID  Port                        Role  STP State     Protection
0    GigabitEthernet0/0/10       DESI  FORWARDING      NONE
0    GigabitEthernet0/0/13       DESI  FORWARDING      NONE
1    GigabitEthernet0/0/10       DESI  FORWARDING      NONE
1    GigabitEthernet0/0/13       DESI  FORWARDING      NONE
2    GigabitEthernet0/0/10       DESI  FORWARDING      NONE
2    GigabitEthernet0/0/13       DESI  FORWARDING      NONE
[S2]display stp brief
MSTID  Port                        Role  STP State     Protection
0    GigabitEthernet0/0/10       ROOT  FORWARDING      NONE
0    GigabitEthernet0/0/24       DESI  FORWARDING      NONE
1    GigabitEthernet0/0/10       MAST  FORWARDING      NONE
1    GigabitEthernet0/0/24       DESI  FORWARDING      NONE
2    GigabitEthernet0/0/10       MAST  FORWARDING      NONE
2    GigabitEthernet0/0/24       DESI  FORWARDING      NONE
[S3]display stp brief
MSTID  Port                        Role  STP State     Protection
0    Ethernet0/0/1               DESI  FORWARDING      NONE
0    Ethernet0/0/13              ROOT  FORWARDING      NONE
1    Ethernet0/0/1               DESI  FORWARDING      NONE
1    Ethernet0/0/13              ROOT  FORWARDING      NONE
2    Ethernet0/0/1               DESI  FORWARDING      NONE
2    Ethernet0/0/13              ROOT  FORWARDING      NONE
[S4]display stp brief
MSTID  Port                        Role  STP State     Protection
0    Ethernet0/0/1               ALTE  DISCARDING      NONE
0    Ethernet0/0/24              ROOT  FORWARDING      NONE
1    Ethernet0/0/1               ALTE  DISCARDING      NONE
1    Ethernet0/0/24              ROOT  FORWARDING      NONE
2     Ethernet0/0/1               ALTE  DISCARDING      NONE



4.  MSTP ve STP uyumlu olacak şekilde yapılandıralım.
Aynı MSTP bölgesine  ait S1, S2 veS3  cihazlarını yapılandıralım. STP’yi S4 cihazında etkinleştirelim.
S2 cihazında MSTP yapılandırmalarını silelim  ve ardından S2 cihazında  RG1  oluşturalım.
Instance 1 için  VLAN 3,4 ve 5 ‘ i etkinleştirelim. Instance 2 için VLAN 6,7 ve 8’i  etkinleştirelim. Sonra bölge yapılandırmasını etkinleştirelim.



[S2]undo stp region-configuration
[S2]stp region-configuration
[S2-mst-region]region-name RG1
[S2-mst-region]revision-level 1
[S2-mst-region]instance 1 vlan 3 4 5
[S2-mst-region]instance 2 vlan  6 7 8
[S2-mst-region]active region-configuration





S2 ve S3 cihazlarında  S0 / 0/23 interfacesini  etkinleştirelim.
Trunk modda çalışmak için S2 ve S3 arasındaki bağlantıyı  yapılandıralım,



[S2]int GigabitEthernet 0/0/23
[S2-GigabitEthernet0/0/23]undo shutdown
[S2-GigabitEthernet0/0/23]port link-type trunk
[S2-GigabitEthernet0/0/23]port trunk all vlan all
[S2-GigabitEthernet0/0/23]bpdu enable



[S3]int Ethernet0/0/23
[S3-Ethernet0/0/23]undo shutdown
[S3-Ethernet0/0/23]port link-type trunk
[S3-Ethernet0/0/23]port trunk allow-pass vlan all
[S3-Ethernet0/0/23]bpdu enable













S4 cihazından MSTP’yi kaldıralım.
[S4]undo stp region-configuration
[S4]stp mode stp







STP konfigürasyonunu inceleyelim.
[S1]display stp briefMSTID  Port                        Role  STP State     Protection0    GigabitEthernet0/0/10       DESI  FORWARDING      NONE

0    GigabitEthernet0/0/13       DESI  FORWARDING      NONE

1    GigabitEthernet0/0/10       DESI  FORWARDING      NONE

1    GigabitEthernet0/0/13       DESI  FORWARDING      NONE

2    GigabitEthernet0/0/10       DESI  FORWARDING      NONE

2    GigabitEthernet0/0/13       DESI  FORWARDING      NONE





[S2]display stp brief
MSTID  Port                        Role  STP State     Protection
0    GigabitEthernet0/0/10       ROOT  FORWARDING      NONE
0    GigabitEthernet0/0/23       DESI  FORWARDING      NONE
0    GigabitEthernet0/0/24       DESI  FORWARDING      NONE
1    GigabitEthernet0/0/10       ROOT  FORWARDING      NONE
1    GigabitEthernet0/0/23       DESI  FORWARDING      NONE
1    GigabitEthernet0/0/24       DESI  FORWARDING      NONE
2    GigabitEthernet0/0/10       ROOT  FORWARDING      NONE
2    GigabitEthernet0/0/23       DESI  FORWARDING      NONE
2    GigabitEthernet0/0/24       DESI  FORWARDING      NONE





[S3]display stp brief
MSTID  Port                        Role  STP State     Protection
0    Ethernet0/0/1               DESI  FORWARDING      NONE
0    Ethernet0/0/13              ROOT  FORWARDING      NONE
0    Ethernet0/0/23              ALTE  DISCARDING      NONE
1    Ethernet0/0/1               DESI  FORWARDING      NONE
1    Ethernet0/0/13              ROOT  FORWARDING      NONE
1    Ethernet0/0/23              ALTE  DISCARDING      NONE
2    Ethernet0/0/1               DESI  FORWARDING      NONE
2    Ethernet0/0/13              ROOT  FORWARDING      NONE
2    Ethernet0/0/23              ALTE  DISCARDING      NONE



[S4]display stp brief
MSTID  Port                        Role  STP State     Protection
0    Ethernet0/0/1               ROOT  FORWARDING      NONE
0    Ethernet0/0/24              ALTE  DISCARDING      NONE



 S4 cihazının priority değerini 4096 olarak ayarlayalım.
[S4]stp priority 4096
STP’yi kontrol edelim.
[S1]display stp brief
 MSTID  Port                        Role  STP State     Protection
   0    GigabitEthernet0/0/10       ROOT  FORWARDING      NONE
   0    GigabitEthernet0/0/13       DESI  FORWARDING      NONE
   1    GigabitEthernet0/0/10       DESI  FORWARDING      NONE
   1    GigabitEthernet0/0/13       DESI  FORWARDING      NONE
   2    GigabitEthernet0/0/10       DESI  FORWARDING      NONE
   2    GigabitEthernet0/0/13       DESI  FORWARDING      NONE



[S2]display stp brief
 MSTID  Port                        Role  STP State     Protection
   0    GigabitEthernet0/0/10       DESI  FORWARDING      NONE
   0    GigabitEthernet0/0/23       DESI  FORWARDING      NONE
   0    GigabitEthernet0/0/24       ROOT  FORWARDING      NONE
   1    GigabitEthernet0/0/10       ROOT  FORWARDING      NONE
   1    GigabitEthernet0/0/23       DESI  FORWARDING      NONE
   1    GigabitEthernet0/0/24       MAST  FORWARDING      NONE
   2    GigabitEthernet0/0/10       ROOT  FORWARDING      NONE
   2    GigabitEthernet0/0/23       DESI  FORWARDING      NONE
   2    GigabitEthernet0/0/24       MAST  FORWARDING      NONE
[S3]display stp brief
 MSTID  Port                        Role  STP State     Protection
   0    Ethernet0/0/1               ALTE  DISCARDING      NONE
   0    Ethernet0/0/13              ALTE  DISCARDING      NONE
   0    Ethernet0/0/23              ROOT  FORWARDING      NONE
   1    Ethernet0/0/1               ALTE  DISCARDING      NONE
   1    Ethernet0/0/13              ROOT  FORWARDING      NONE
   1    Ethernet0/0/23              ALTE  DISCARDING      NONE
   2    Ethernet0/0/1               ALTE  DISCARDING      NONE
   2    Ethernet0/0/13              ROOT  FORWARDING      NONE
   2    Ethernet0/0/23              ALTE  DISCARDING      NONE
[S4]display stp brief
 MSTID  Port                        Role  STP State     Protection
   0    Ethernet0/0/1               DESI  FORWARDING      NONE
   0    Ethernet0/0/24              DESI  FORWARDING      NONE



S4 CIST root ve S4  belirlenen interfaceler ise designated.
5. Belirlenen interfacelere koruma yapılandıralım.
